MK6.6/B

伺服驱动注塑机-卓越版

卓越非凡处处不凡

MK6.6/B是由震雄合日本顶尖注塑机专家,耗时多年精心研制而成,它汇聚了全球先进的注塑技术及业内领先的精湛工艺,是震雄60余年历史积淀的最新成果。

MK6.6/B凭借在精密、品质、工艺、能耗、效率、射胶、性能、适配性、稳定性等方面的卓越水平,在市场同级别机型对比中的优异成绩,在合作客户心目中的非凡地位,赢得了“卓越非凡,处处不凡”的产品美誉。

MK6.6/B (卓越版)

Brilliance

MK6.6/B(卓越版)源自于英文Brilliance。
Brilliance代表卓越与辉煌,震雄用超过一甲子的时间,成就了卓越非凡的MK6.6/B。

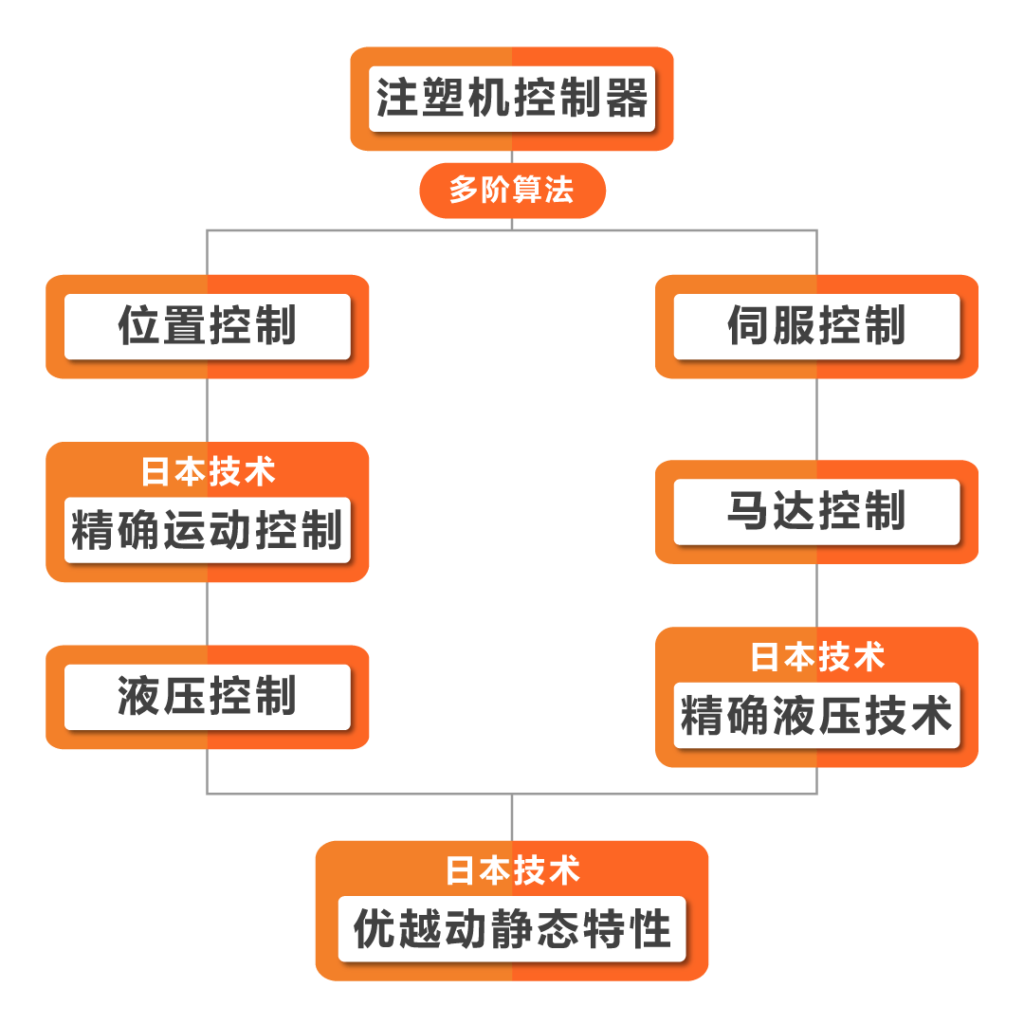

硬件和软件协同优化,打开智慧之门

双管齐下，让机器跑起来

CPC6.6高性能注塑机专用电脑美学
与人机工程学的有机结合,强劲性能的保证

超强大脑,性能不凡

⾼清10⼨彩⾊液晶⼤屏幕，⾊域范围⼴。
⼯业级低压保护功能，搭配“精确液压技术TM”，实现A4纸厚度（⼩于厚度0.1mm）的异物厚度检测，有效保护模具。
智能温度pid控制，闭环调节，温控准确更加节能。
控制系统搭配专有液压系统经过严格的调教优化，确保动作控制丝滑平顺。
⽇本技术研发。
符合JIS/ICE各类标准。
LED背光，亮度⾼，寿命⻓。
最新的SMT技术确保稳定性可靠性。
全⾯⽀持⼯业4.0智能⽣产⻋间联⽹管理。

CPC6.6控制器采用日本精密机械工业普遍使用的ITORON工业实时操作系统内核，确保及时响应和高可靠性。

更大更便捷,体验再升级

选配12寸大屏控制器

界面显示清晰,分辨率高
操作简单易懂,减少培训。
市场主流系统,灵敏顺畅。

精确液压技术^™ 精度不凡

日本顶尖技术专家团队从震雄六十余年经过时间考验的液压油路开始配以最新、最先进的液压流体力学模拟软件,将整个油路优化至接近完美境界。最终使液压控制达到平稳可靠、反应迅速和超高精度。

优化再优化 :

整个油路不必要的压差几乎没有剩下。

波涛不兴 :

稳定、没有波动的压力控制(尤其是保压段极大有助于提高产品品质与良品率。

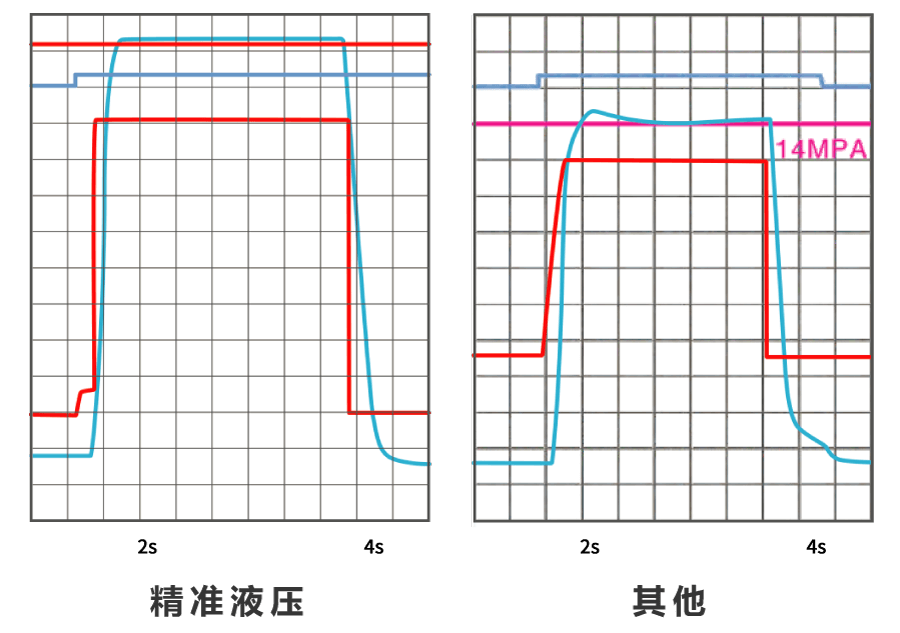

无超调 :

一般油路都会有超调或波动状况,在快速反应时尤其如此精确液压技术T可有效地避免这些不稳定因素发生,尽管是在高速度运行当中。

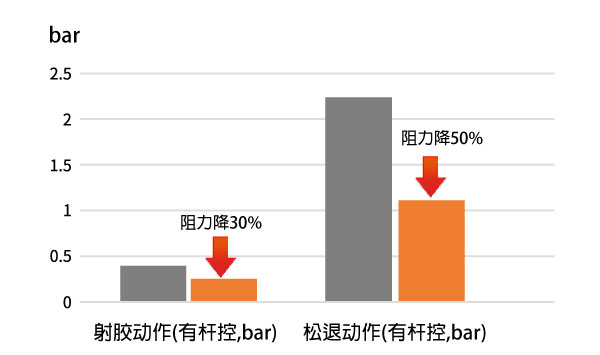

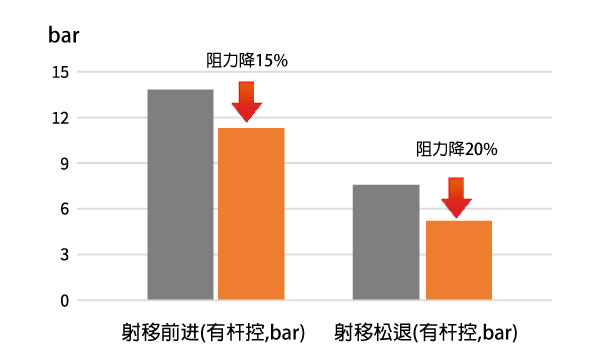

射胶启动压力更低, 射台移动顺滑灵敏
保证射胶精度与重复精度

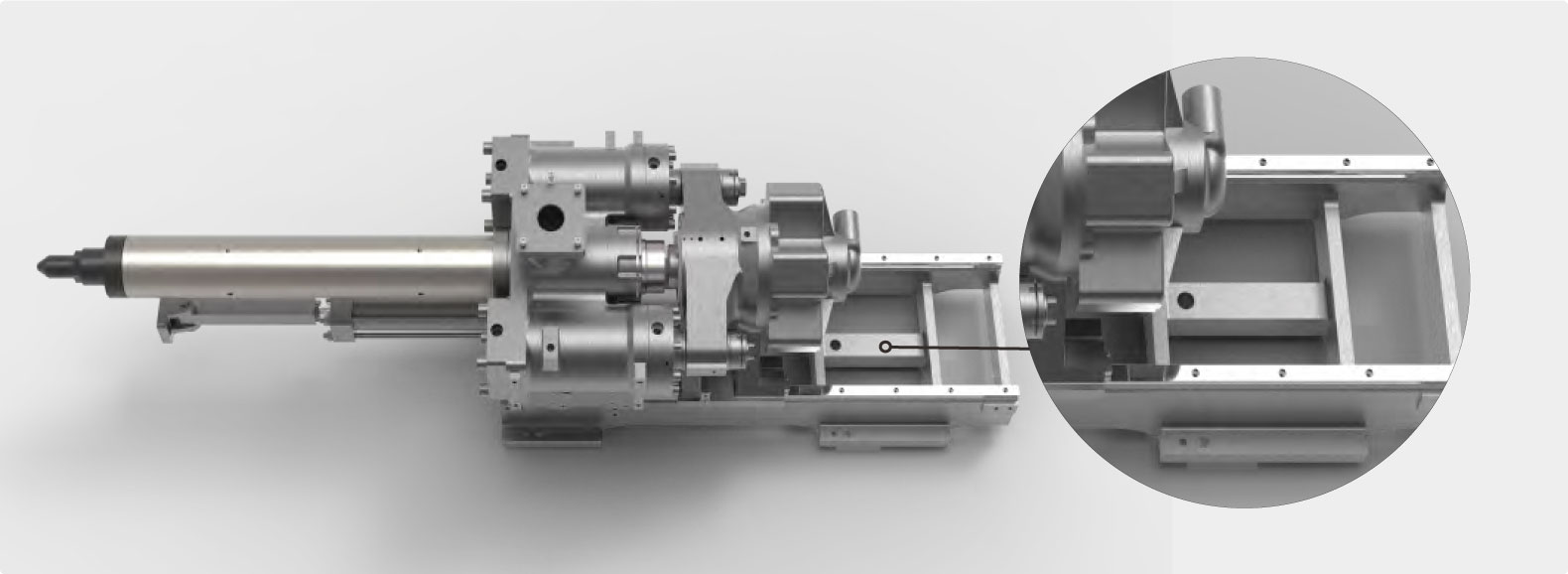

线性导轨,射胶不凡

稳定平衡线性导轨高精度注射。
高精度低摩擦线性导轨确保如丝般顺滑、实现高可重复的注射曲线。
高速-保证在不影响精度的情况下高速注射。

168T射胶油缸启动压力

168T射移油缸启动压力

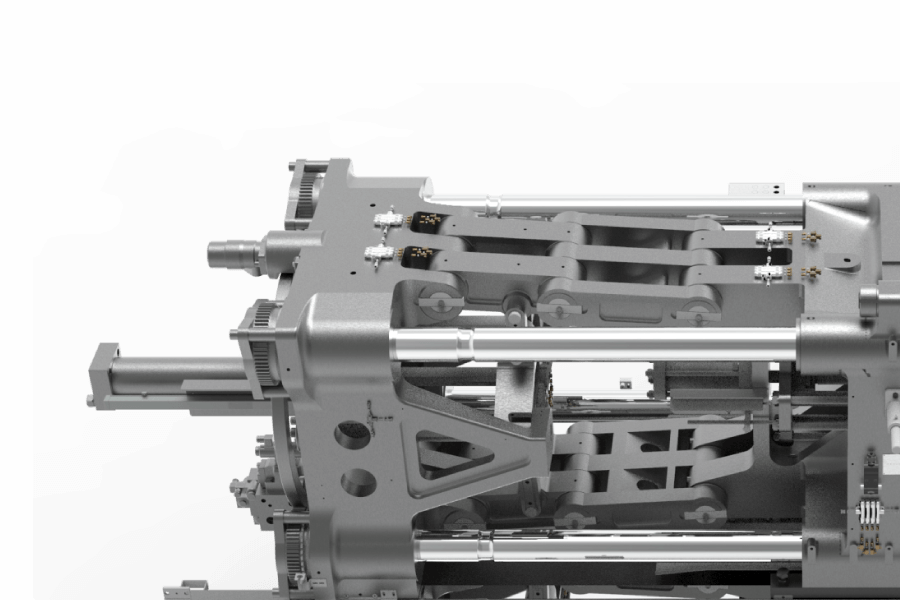

源自多年技术沉淀的机设计

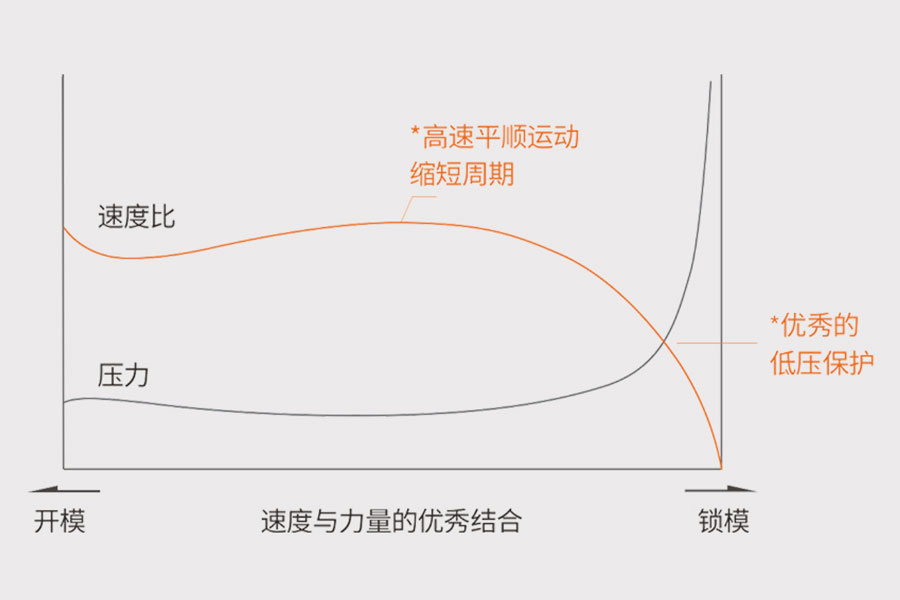

拥有出众运动曲线,确保又快又稳

出众机设计,工艺不凡

日本专家团队使用最新的机较设计理念，配合卓越的运动曲线和模拟仿真优化的机铰角度后，最大程度上避免零部件之见的摩擦与冲击，保证四根哥林柱受力延伸平均，也能保证模板平行，防止飞边以及机铰磨损。

全机动作顺畅不起震动，不仅提升能源效益，还大大延长机械件以及模具的寿命减少因零件磨损故障而发生停机事故。

不仅快,还精确

液压和机锁设计
完美结合

日本专家在震雄优秀的液压油路技术上基础上加以优化，配以震雄独有的液压流体力学模拟软件，巨细无疑地把整个油路优化至接近完善的境界。

震雄独高刚性模板,模板变形更小
实现精密生产的关键

高度刚性模板,精密不凡

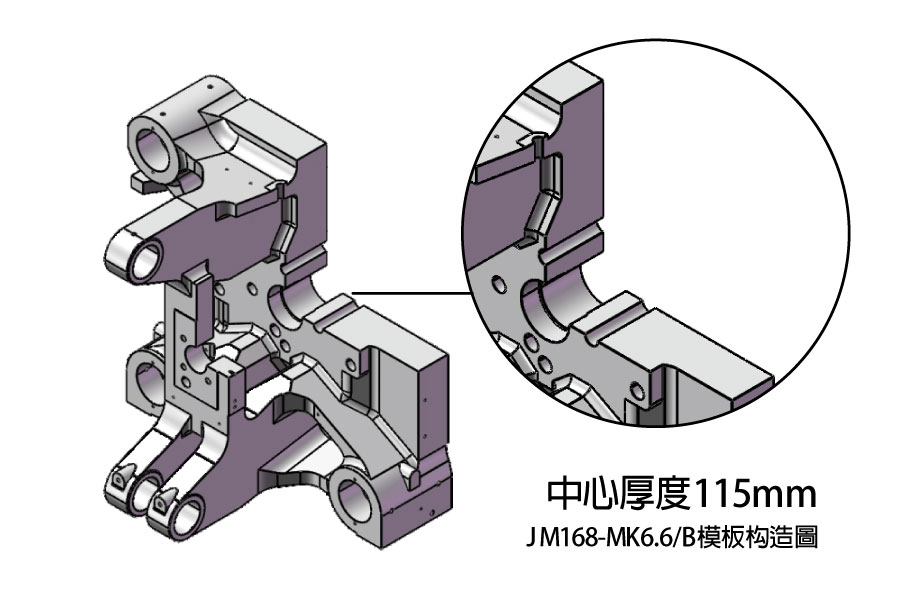

在开合模过程中，由于模板中心受力最大，采用中心加厚设计，其中心厚度高出大多数行内同吨位机型水平。

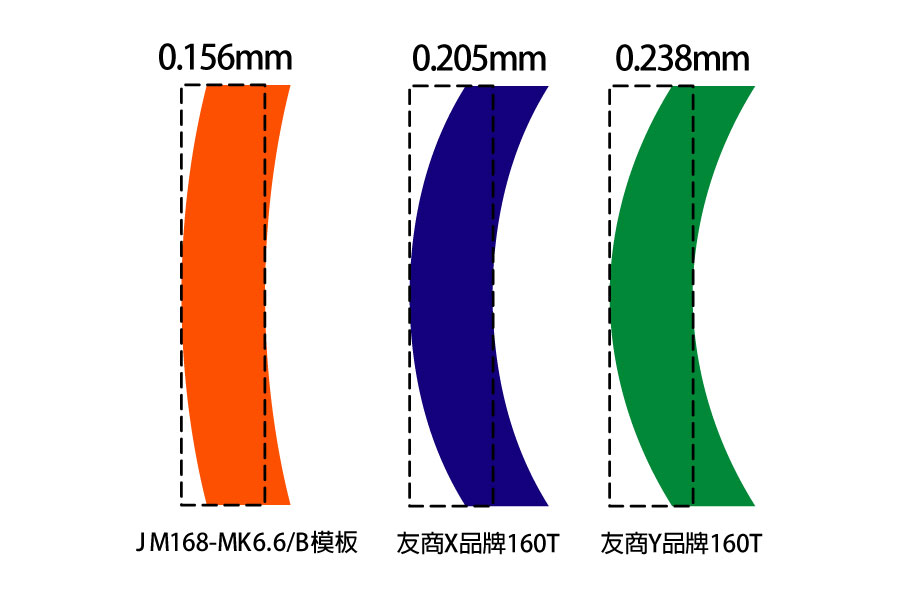

应力变形测试结果显示,模板整体变形更小
有效保护模具,产品质量更好

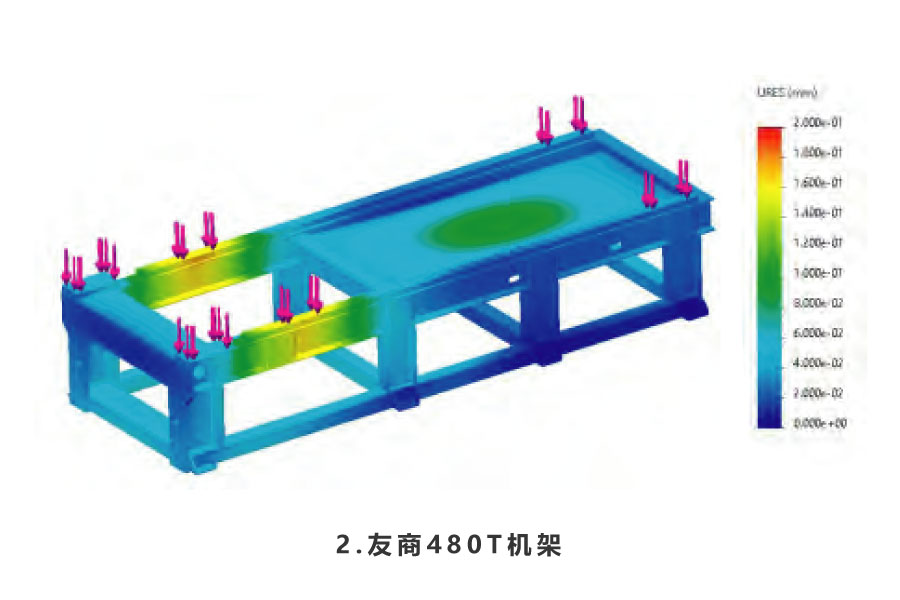

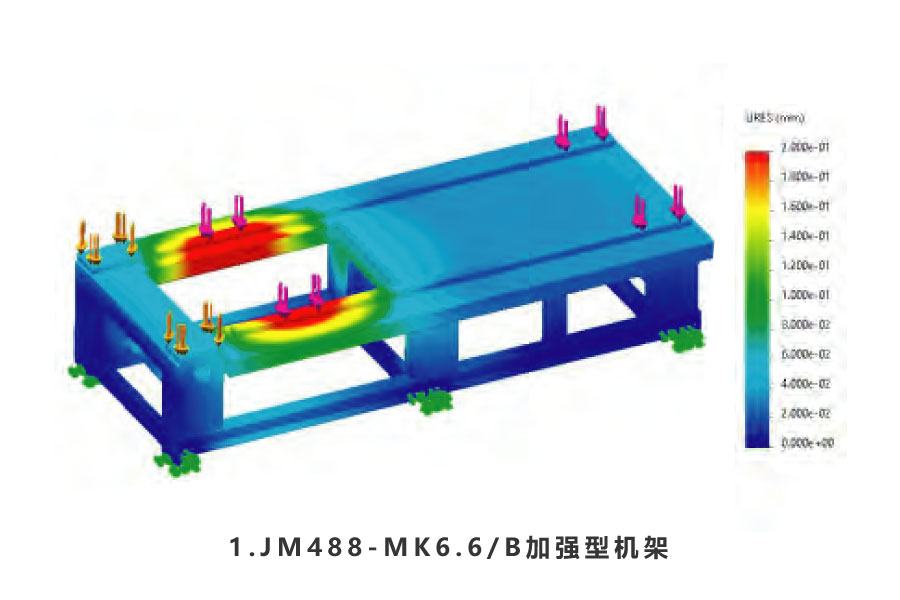

通过应力分析对比,MK6.6/B机架变形更小,机台更稳定。

更适应更复杂的工厂环境
不易受外力影响而扭曲变形

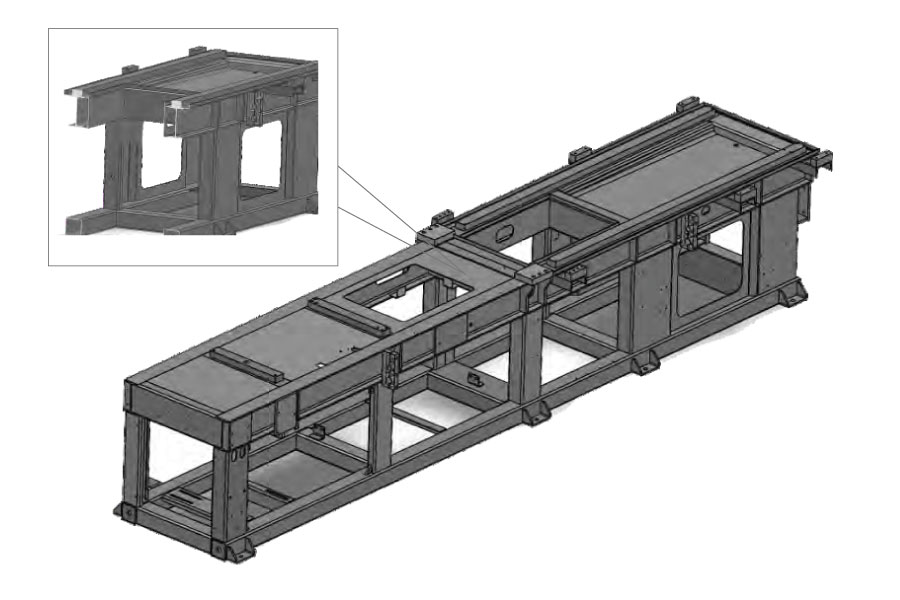

机架刚性加强,稳定不凡

采用新设计,减少应力集中,避免受力点与支持点距离太远,提升机架的抗弯能力,机器在运作时机架变形量小,保持稳定的生产工况,提升产品质量,延长整机使用寿命。

由日本专家设计的螺杆，性能出色!

新型混炼螺杆品质不凡

日本技术专业螺杆,适合大部分材料及混炼要求,且保完美品质

适合各种工艺要求

轻混炼螺杆(标配)

泛用性强，可用于不同行业

PVC螺杆-
表面镀硬铬处理、耐腐蚀、光洁度高
(选配)

PVC专用螺杆

PC专用螺杆-
表面镀硬铬处理，合金钢材料
( 选配 )

工程塑料专用螺杆，多用于小家电及汽配等产品

混炼螺杆
提供合适的混色效果

混炼螺杆-(选配)

泛用性强，满足大多数混色要求

强混炼螺杆（选配）

适用于极高混炼要求

合金螺杆
耐磨、耐腐蚀

双金属螺杆（选配)

适用于高度腐蚀性或磨损性
( 如含玻璃纤维 ) 的工程塑料

在螺杆上喷焊1.5 – 2.0mm厚的优质合金涂层，可使螺杆获得更⾼的耐磨、耐腐蚀性能。

MK6.6/B注塑机⽣产案例

快而敏捷，效率不凡

产品测试规格

灯饰配件
重量：121g 腔数：1出8
材料：PC 周期：32.4s

模具测试规格
重量：350kg
尺⼨：400mmx400mmx300mm

PC灯饰配件生产数据对比

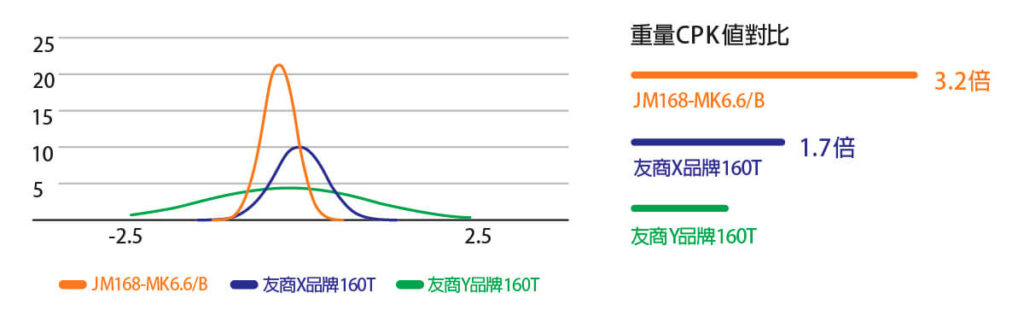

重量分布对比图

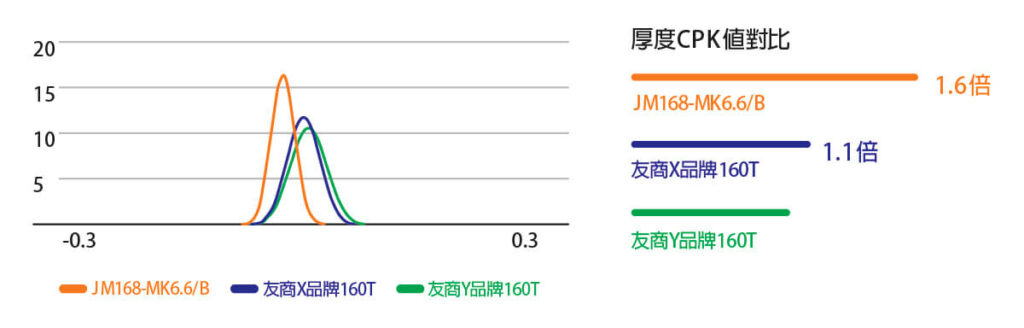

厚度分布对比图

CPK ( 制程能力指数 ) 值越高，产品越稳定，质量越好

波澜不惊，效率高且稳定

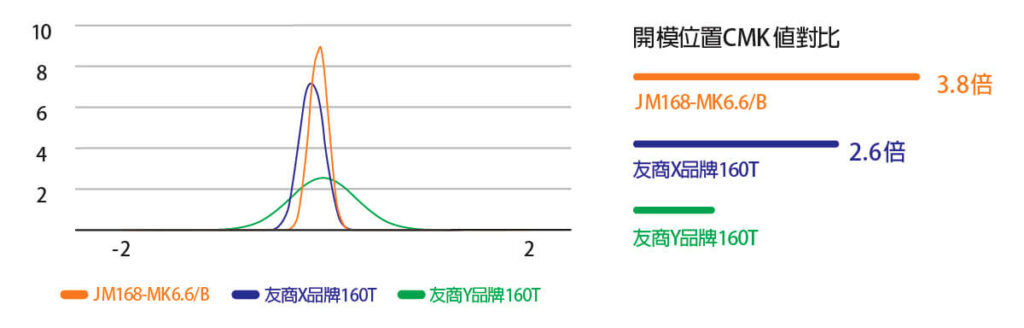

开模位置分布图

CMK（设备能力指数）值越高，开模位置越稳定，整体机械控制越好。

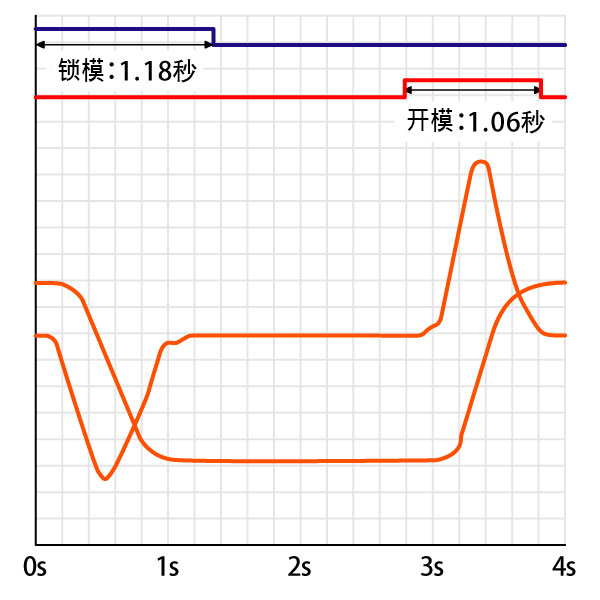

干周期时间对比

效率，得用数据说话

平均值(s)	锁模(s)	开模(s)	总时间(s)	行程
JM168-MK6.6/B	1.18	1.06	2.24	300
友商X品牌160T	1.26	1.19	2.45	300
友商Y品牌160T	1.33	1.25	2.58	300

周期时间減少13%
速度快15%

JM168-MK6.6/B

友商X品牌160T

友商Y品牌160T

卓越性能,能耗不凡

周期快、能耗低，是致胜之道

能耗数据表，对比160吨机型平均数据表现
以LED灯饰配件，PC料为生产案例

型号	成型周期(s)	测试时间(h)	总能耗(Kw/h)	成型产品(模)	总重量(g)	能耗(Kw*h/kg)	能耗(Kw*h/模)
JM168-MK6.6/B	32.4	8	50.4	889	107556	0.469	0.0567
160吨机型平均表现	35.7	8	57.6	807	98420	0.585	0.0714

以模拟工厂生产数据为例

生财有道，一分一秒都是财富

0 月

注塑机每年生产

0 小时

注塑机每年生产

0.1 元 / 度

电费0.7元 / 度

0 年

注塑机使用10年

快人一步，抢占先机

JM168-MK6.6/B在10年内
可比同吨数机器多生产

（889-807）*3*21/24*30*11*10=

0 模

又快又省，提升效益

JM168-MK6.6/B在10年内生产将近800万模，节省能耗约

（0.0714-0.0567）*8，000，000*0.7=

0 元

产量增加约 9 %
